擺線針輪減速機
概述
擺線針輪減速機是一種采用K—H—V少齒差行星傳動原理的新穎傳動裝置。其傳動過程如下：在輸入軸上裝有一個錯位180度的雙偏心套，在偏心套上裝有兩個稱為轉臂的滾柱軸承，形成H機構，兩個擺線輪的中心孔即為偏心套上轉臂軸承的滾道，并由擺線輪與針齒輪上一組針齒相嚙合，組成齒差為一齒的內嚙合減速機構。
本產品廣泛應用于冶金、礦山、起重、運輸、水泥、建筑、化工、印染、制藥、食品環保等行業。
適用于工作環境溫度為40℃～+40℃。在額定負荷和轉速下，減速機的油池溫升不超過60℃，最高油溫不超過80℃。
特點
1、減速比大：減速比為1／1 1～1／87：二級減速比1／1 21～1／7569。
2、傳動效率高：因針齒嚙合部位為滾動摩擦，單級機械傳動效率平均可達90％以上。
3、體積小、重量輕：由于采用了行星傳動原理，輸入軸和輸出軸設計在同一軸心上，因而結構緊湊，體積小、重量輕。
4、運轉平穩、噪音低：擺線針齒嚙合齒數較多，重疊系數大，故運轉平穩，噪音低。
5、故障少、壽命長：主要零件均用軸承鋼制造，因此，機械性能好壽命長。
6、還具有過載能力強、耐沖擊、慣性力矩小的特點，適用于起動頻繁和正反轉場合，且拆裝方便，易維修。
減速機型號、規格及其表示方法
1、型號：按傳動比分為：
型號：12、15、18、22、27、33、39、45、55、65：
型號：1 512、1812、1815、2215、2218、2715、2718、3318、3322、3922、4527，5527、
減速的速比有：11、17、23、29、35、43、59、71、87；
2、結構形式：BW型臥式雙軸型：BL型立式雙軸型：
BWY型臥式帶電機型：BLY型立式帶電機型。

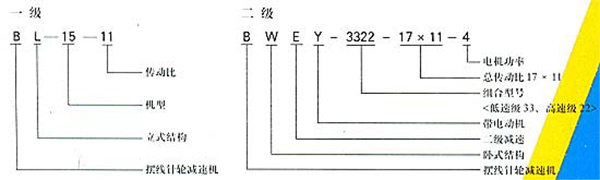

3、型號表示方法示例：
B--擺線針輪減速機 w-- 臥式結構
E--級 L--立式結構
Y--帶電機
擺線針輪減速機
概述

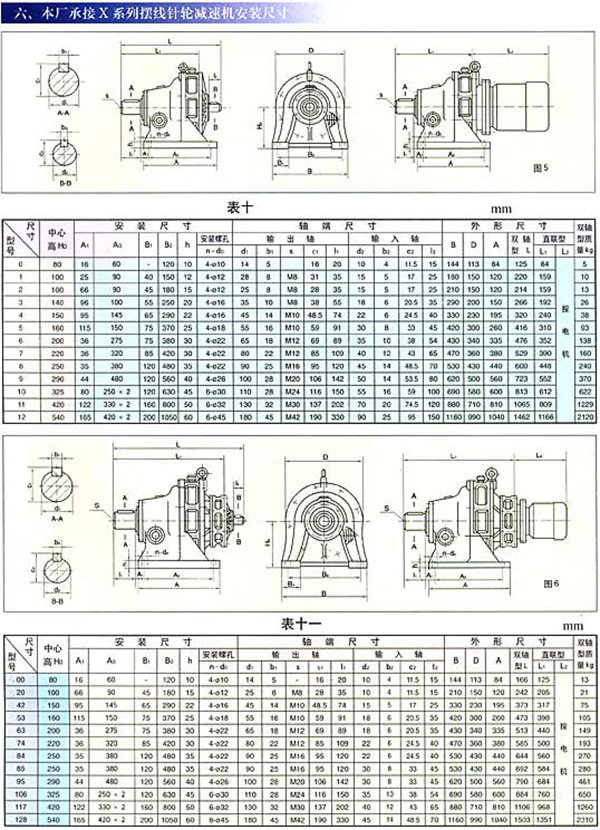

擺線針輪減速機是一種采用K—H—V少齒差行星傳動原理的新穎傳動裝置。其傳動過程如下：在輸擺線減速機外形安裝尺寸

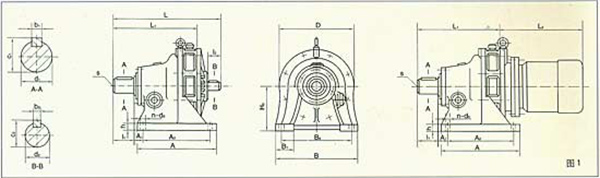

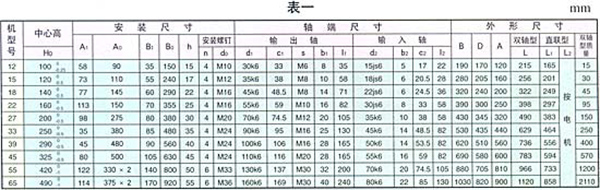

1、單級臥式擺線減速機

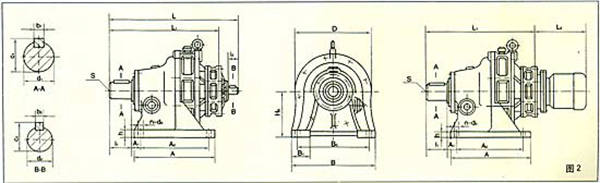

2、雙級臥式擺線減速機

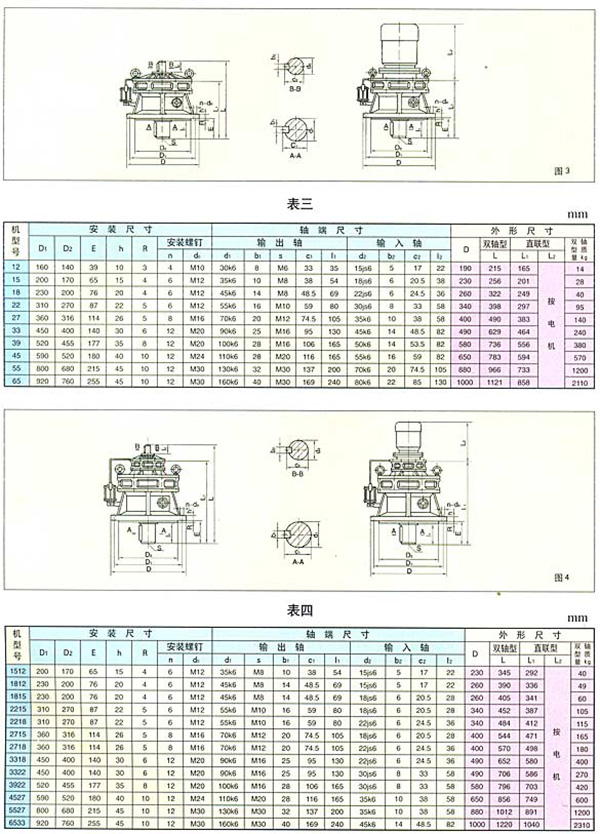

3、單級立式擺線減速機
4、雙級立式擺線減速機

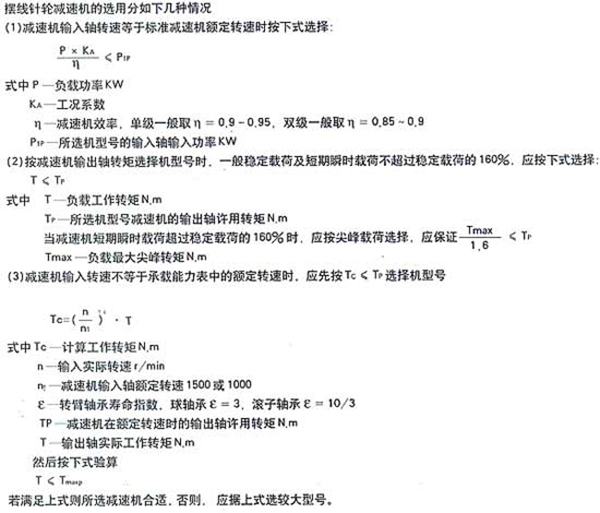

選用方法

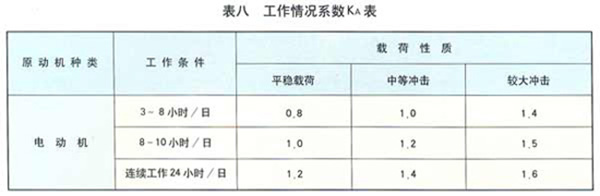

本系列擺線針輪減速機是在每日八小時單向連續運轉，載荷平穩的條件下設計的，當減速機實際工作時間和載荷性質與上述設計條件不符時，應以工作情況系數KA進行修正，KA值按表八確定。
